冯莱课题组在ACS Sustainable Chem. Eng.上发表题为: “Nanosheet-Derived Ultrafine CoRuOx@NC Nanoparticles with a Core@Shell Structure as Bifunctional Electrocatalysts for Electrochemical Water Splitting with High Current Density or Low Power Input”的论文，并被选为“Editor’s choice”.
作为一种生产清洁和可持续能源的技术，电催化水解技术越来越受到人们的关注。与阴极上的氢气析出反应(HER)相比，阳极的析氧反应(OER)需要复杂的四电子转移过程，导致反应动力学迟缓，且需要较高的过电位来加速反应进行，因此限制了电催化水解能耗的进一步降低。开发新型阳极电催化剂，采用低电位的阳极反应替换OER或可有效降低电催化水解能耗。

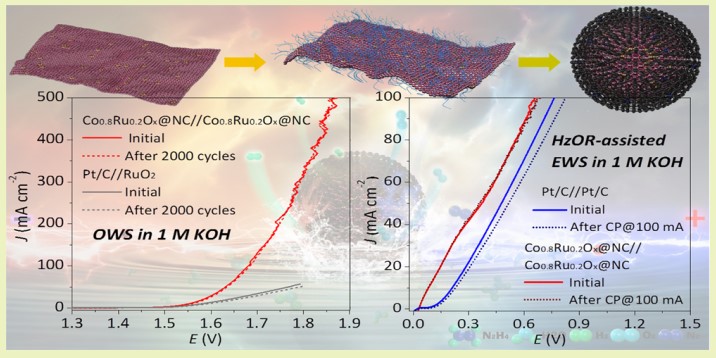

冯莱课题组以超薄金属氧化物纳米片Co0.8Ru0.2Oy作为前驱体，制备了具有核壳结构的超薄NC包覆的超细金属氧化物颗粒Co0.8Ru0.2Ox@NC。以Co0.8Ru0.2Ox@NC作为催化剂可在低氧化电位(-19 mV vs RHE)条件下催化碱性环境中的肼氧化反应，得到10 mA/cm2的电流密度。以Co0.8Ru0.2Ox@NC同时作为阳极和阴极催化剂，仅需79/679 mV的电压即可驱动肼氧化辅助的电解水，获得10/100 mA/cm2的电流密度，显著优于Pt/C-Pt/C组合。且该催化剂由于具有碳包覆结构，因此稳定性较高，在100 mA/cm2的电流密度下可以持续工作20 h不衰减。
论文链接：//pubs.acs.org/doi/10.1021/acssuschemeng.0c03410
